基于无人机垂直观测的眉山市臭氧污染个例对比分析

doi:10.3969/j.issn.1673-503X.2024.03.003

摘要/Abstract

摘要：

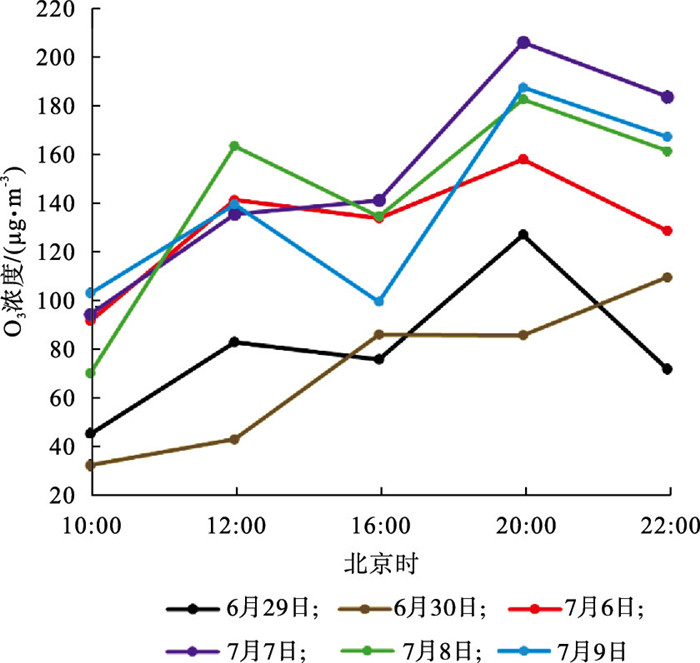

为深入了解对流层低层臭氧(O₃)浓度分布特征及气象要素对O₃污染的影响, 使用无人机对眉山市2022年6月27—30日和7月6—12日的O₃浓度、气温和相对湿度进行垂直观测, 并结合天气形势、地面气象要素和HYSPLIT的48 h后向轨迹, 分别从近地面和垂直方向对两次过程进行对比分析。结果表明: O₃浓度日变化明显, 近地面06:00—08:00出现谷值, 10:00左右开始明显升高, 多在12:00—20:00达到峰值, 而垂直方向10:00—22:00一般O₃平均浓度10:00最低, 12:00快速升高, 16:00小幅回落, 20:00达到峰值; 近地面O₃浓度较高时对应的平均垂直浓度也较高, 且同一时次近地面高于垂直方向, 无冷空气影响时大部分时次O₃浓度在0~1000 m随高度的增加在近地面呈先略增后减少的趋势, 峰值多出现在离地面0~300 m; O₃浓度与气象要素的相关性白天明显比夜间高, 与温度呈显著的正相关, 在近地面与相对湿度、气压总体呈显著负相关, 与风速呈正相关, 而在垂直方向上O₃浓度与相对湿度在不同观测时次相关性有明显差别。

关键词: O₃污染, 无人机, 垂直分布

Abstract:

In order to better understand the concentration distribution of O₃ in the lower troposphere and the influence of meteorological factors on O₃ pollution, this paper used UAV (Unmanned Aerial Vehicle) to observe O₃ concentration vertically, air temperature and relative humidity in Meishan city from June 27 to 30 and July 6 to 12, 2022, and combines the weather situation, ground meteorological elements and HYSPLIT's 48 h backward trajectory to compare and analyze the two processes from the near surface and vertical direction, respectively. The results showed that the daily variation of O₃ concentration was obvious, the valley value near surface appeared at 06:00-08:00, and began to increase significantly around 10:00, then reaching a peak during 12:00-20:00. While the average concentration of O₃ in the vertical direction was lowest at 10:00 and rapidly enhanced at 12:00, fell slightly at 16:00 and peaked at 20:00. When the concentration of O₃ near surface is high, the corresponding average vertical concentration is also higher; while the concentration of O₃ near surface is higher than that in the vertical direction, and the concentration of O₃ in the 0~1000 m increases slightly and then decreases, and the peak mostly appears in the height of 0~300 m above the ground. The correlation between O₃ concentration and meteorological elements was significantly higher during the day than that during the night, positively correlated with temperature, negatively correlated with relative humidity and pressure, and positively correlated with wind speed, while the correlation between O₃ concentration and relative humidity in the vertical direction was significantly different at different observation times.

Key words: O₃ pollution, Unmanned Aerial Vehicle (UAV), Vertical distribution

中图分类号:

罗静兰, 胡超, 唐东民, 彭学琴, 高艺珂. 基于无人机垂直观测的眉山市臭氧污染个例对比分析[J]. 气象与环境学报, 2024, 40(3): 17-25.

Jinglan LUO, Chao HU, Dongmin TANG, Xueqin PENG, Yike GAO. Comparative analysis of ozone pollution cases in Meishan city based on unmanned aerial vehicle vertical observation[J]. Journal of Meteorology and Environment, 2024, 40(3): 17-25.

图/表 10

图1

图2

图3

表1

图4

图5

图6

图7

表2

图8

参考文献 18

1	孔琴心, 刘广仁, 李桂忱. 近地面臭氧浓度变化及其对人体健康的可能影响[J]. 气候与环境研究, 1999, 4 (1): 61- 66. doi: 10.3878/j.issn.1006-9585.1999.01.14
2	寇太记, 刘德鸿, 徐晓峰, 等. 臭氧污染对水稻土物理结构和氮磷钾含量的影响[J]. 土壤学报, 2012, 49 (6): 1164- 1169.
3	张鸿宇, 王媛, 卢亚灵, 等. 我国臭氧污染控制分区及其控制类型识别[J]. 中国环境科学, 2021, 41 (9): 4051- 4059. doi: 10.3969/j.issn.1000-6923.2021.09.010
4	孙银川, 严晓瑜, 缑晓辉, 等. 中国典型城市O₃与前体物变化特征及相关性研究[J]. 环境科学研究, 2020, 33 (1): 44- 53.
5	张晓东, 王冠, 王秀玲, 等. 2016—2019年唐山市臭氧污染及其与气象条件的关系[J]. 气象与环境学报, 2022, 38 (2): 62- 69.
6	胡晓, 王曙兴, 徐璐, 等. 宁波地区臭氧污染特征及其影响因子分析[J]. 气象与环境科学, 2021, 44 (2): 72- 79.
7	符传博, 丹利, 徐文帅, 等. 2015—2018年海南省臭氧污染特征及其天气类型[J]. 气象与环境学报, 2021, 37 (6): 27- 35.
8	曹庭伟, 吴锴, 康平, 等. 成渝城市群臭氧污染特征及影响因素分析[J]. 环境科学学报, 2018, 38 (4): 1275- 1284.
9	吴锴, 康平, 王占山, 等. 成都市臭氧污染特征及气象成因研究[J]. 环境科学学报, 2017, 37 (11): 4241- 4252.
10	韩余, 周国兵, 陈道劲, 等. 重庆市臭氧污染及其气象因子预报方法对比研究[J]. 气象与环境学报, 2020, 36 (4): 59- 66.
11	曹云擎, 王体健, 高丽波, 等. 基于无人机垂直观测的南京PM_2.5污染个例研究[J]. 气候与环境研究, 2020, 25 (3): 292- 304.
12	胡景鹏, 莫菲, 孙敏. 基于旋翼无人机的北京城区PM_2.5低空垂直分布研究[J]. 科技创新导报, 2016, 13 (35): 8- 10.
13	毕道金, 何清, 李京龙, 等. 基于无人机垂直观测塔克拉玛干沙漠一次沙尘污染过程研究[J]. 环境科学学报, 2022, 42 (12): 298- 310.
14	王东生, 彭仲仁, 李白, 等. 基于多旋翼无人机平台的大气PM_2.5垂直结构观测技术[J]. 装备环境工程, 2019, 16 (6): 35- 40.
15	廖志恒, 许欣祺, 谢洁岚, 等. 珠三角地区日最大混合层高度及其对区域空气质量的影响[J]. 气象与环境学报, 2019, 35 (5): 85- 92.
16	程水源, 席德立, 张宝宁, 等. 大气混合层高度的确定与计算方法研究[J]. 中国环境科学, 1997, 17 (6): 512- 516.
17	岳海燕, 蒋媛, 顾桃峰, 等. 基于广州塔多层观测的城市臭氧污染垂直分布特征及成因分析[J]. 环境科学学报, 2023, 43 (1): 54- 62.
18	Liu N W , Ren W H , Li X L , et al. Distribution and urban-suburban differences in ground-level ozone and its precursors over Shenyang, China[J]. Meteorology and Atmospheric Physics, 2019, 131 (3): 669- 679.

日期	时段	气压	温度	相对湿度	降雨量	风速
6月27—30日	白天	-0.644^**	0.848^**	-0.852^**	a	0.412^**
6月27—30日	夜间	0.010	-0.008	-0.279	0.130	0.374^**
7月6—12日	白天	-0.329^**	0.790^**	-0.592^**	a	0.276^*
7月6—12日	夜间	-0.265^*	0.773^**	-0.532^**	a	0.591^**

日期	10时		12时		16时		20时		22时
日期	温度	相对湿度	温度	相对湿度	温度	相对湿度	温度	相对湿度	温度	相对湿度
6月27日	—	—	0.950^**	0.953^**	—	—	0.058	0.961^**	—	—
6月28日	—	—	0.981^**	0.814^**	0.957^**	0.819^**	0.938^**	0.757^**	—	—
6月29日	0.942^**	0.905^**	0.935^**	-0.657^**	0.942^**	0.905^**	0.925^**	0.650^**	0.909^**	0.262
6月30日	—	—	—	—	0.863^**	0.950^**	0.956^**	0.633^**	0.956^**	0.633^**
7月6日	—	—	0.993^**	0.840^**	0.990^**	0.690^**	0.989^**	0.000	0.965^**	0.946^**
7月7日	—	—	0.984^**	0.567^**	0.945^**	-0.714^**	0.990^**	0.176	0.753^**	-0.548^**
7月8日	0.935^**	0.875^**	0.926^**	-0.228	0.932^**	0.112	0.842^**	0.378^**	0.945^**	0.387^**
7月9日	0.812^**	0.519^**	0.938^**	-0.351^*	0.902^**	-0.747^**	0.868^**	0.066	0.886^**	-0.060
7月10日	—	—	0.901^**	-0.815^**	0.922^**	-0.773^**	0.950^**	-0.152	—	—
7月11日	—	—	0.970^**	0.929^**	0.879^**	-0.648^**	0.913^**	0.108	—	—
7月12日	—	—	—	—	0.971^**	-0.571^**	-0.174	-0.571^**	—	—
