地面播撒系统增雪作业技术方法研究

doi:10.3969/j.issn.1673-503X.2024.05.009

摘要/Abstract

摘要：

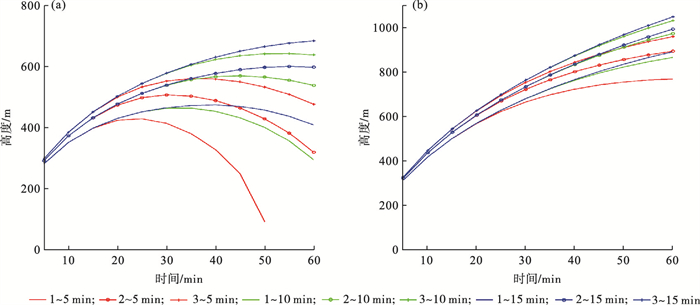

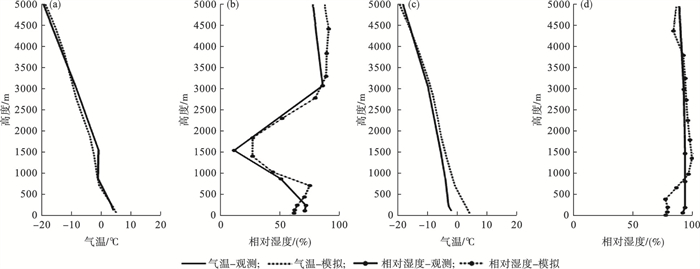

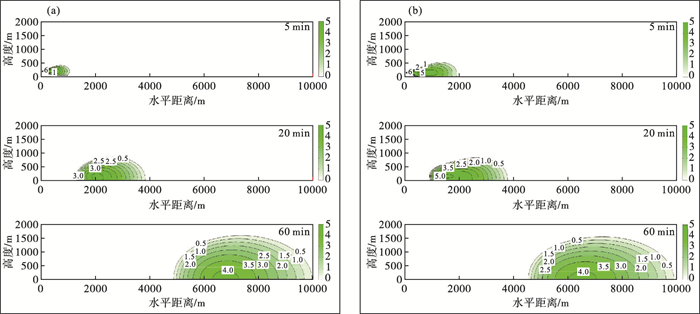

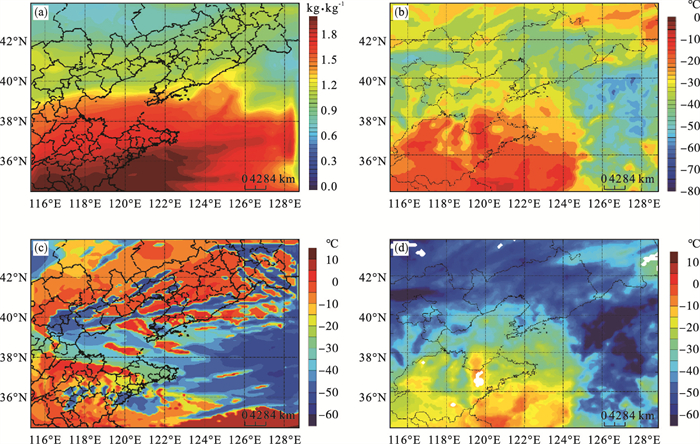

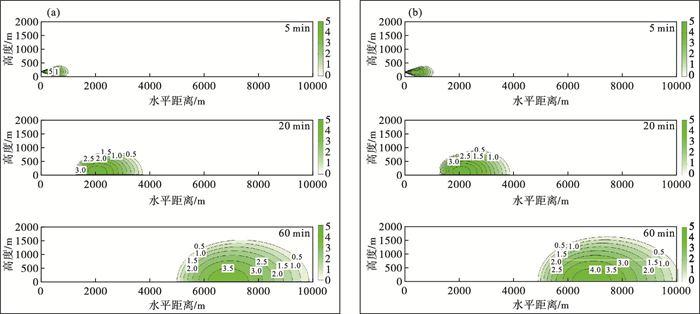

利用WRF数值模式预报气象要素计算催化剂起效须达到的最低高度H_x, 用高斯烟团模型计算催化剂有效浓度的扩散高度H_km, 对比二者关系对地面播撒系统的作业方案进行研究。结果表明: 应用WRF数值模式时, Lin-YSU-KF组合方案的降水预报与实况相关性最好, 组合方案模拟的云区、温度、相对湿度与观测资料较为一致, 可用于预报增雪作业所需的特征温度层高度和云底高度, 对比得到催化剂起效须达到的最低高度。高斯烟团模型的扩散分布表明, 相同时间内燃烧多根焰条, 有效扩散高度可明显提高; 焰条总量相同时, 扩散中心浓度、有效扩散高度相差不大, 同时燃烧焰条根数越多, 有效扩散高度越高。对比计算H_x和H_km可用于判断增雪作业时机, 选择合适的作业方案。

关键词: 地面播撒系统, WRF数值模式, 高斯烟团模型, 作业方案

Abstract:

Using the WRF numerical model, the minimum height Hx required for the activation of the catalyst was calculated based on the forecast meteorological elements.The Gaussian plume model was employed to calculate the effective diffusion height Hkm of the catalyst concentration. A comparative analysis of the relationship between Hx and Hkm was conducted to explore and study the operational schemes of the ground-based broadcasting system.The results show that when using the WRF numerical model, the Lin-YSU-KF combination scheme has the best correlation with the observed precipitation, and the simulated cloud areas, temperature, and relative humidity are consistent with observational data.This scheme can be used to forecast the characteristic temperature layer height and cloud base height required for snow enhancement operations, and to determine the minimum height required for the catalyst to be effective. The study of the diffusion distribution using the Gaussian plume model indicates that burning multiple flares simultaneously can significantly increase the effective diffusion height within the same time period; when the total number of flares is the same, the diffusion center concentration and effective diffusion height are relatively similar. The more flares burned simultaneously, the higher the effective diffusion height.Comparing calculated Hx and Hkm can be used to determine the timing of snow enhancement operations and to choose appropriate operational schemes.

Key words: Ground-based broadcasting system, WRF numerical model, Gaussian plume model, Operational schemes

中图分类号:

P481

傅瑜,濮文耀,李红斌,张殿刚,赵繁盛,夏葳,闻家梁. 地面播撒系统增雪作业技术方法研究[J]. 气象与环境学报, 2024, 40(5): 73-83.

Yu FU,Wenyao PU,Hongbin LI,Diangang ZHANG,Fansheng ZHAO,Wei XIA,Jialiang WEN. Study on scheme of snow enhancement by ground-based flare seeding system[J]. Journal of Meteorology and Environment, 2024, 40(5): 73-83.

图/表 14

表1

图1

表2

表3

表4

图2

图3

表5

图4

图5

图6

表6

表7

表8

参考文献 32

1	汪晓滨, 张蔷, 陈跃, 等. 新型AgI末端燃烧器在北京飞机增雨作业中的使用分析[J]. 气象, 2005, 31 (7): 54- 58.
2	孙鸿娉, 李培仁, 闫世明, 等. 华北层状冷云降水微物理特征及人工增雨可播性研究[J]. 气象, 2011, 37 (10): 1252- 1261.
3	郭学良, 方春刚, 卢广献, 等. 2008—2018年我国人工影响天气技术及应用进展[J]. 应用气象学报, 2019, 30 (6): 641- 650.
4	秦长学, 杨道侠, 金永利. 碘化银地面发生器增雨(雪)作业可行性及作业时机选择[J]. 气象科技, 2003, 31 (3): 174- 178.
5	秦彦硕, 段英, 李二杰, 等. 河北大茂山碘化银地面发生器增雪作业影响分析[J]. 气象, 2015, 41 (2): 219- 225.
6	黄钰, 郭学良, 毕凯, 等. 北京延庆山区降雪云物理特征的垂直观测和数值模拟研究[J]. 大气科学, 2020, 44 (2): 356- 370.
7	唐娴, 周荣卫, 何晓凤, 等. 多源降水预报集成技术应用研究[J]. 气象与环境学报, 2021, 37 (4): 26- 32.
8	刘达之, 姚聃, 梁旭东. 基于四维变分同化的"6·23"阜宁龙卷大涡模拟研究[J]. 气象与环境学报, 2022, 38 (6): 1- 9.
9	黄海波, 陈春艳, 朱雯娜. WRF模式不同云微物理参数化方案及水平分辨率对降水预报效果的影响[J]. 气象科技, 2011, 39 (5): 529- 536.
10	崔锦, 周晓珊, 阎琦, 等. WRF模式不同微物理过程对东北降水相态预报的影响[J]. 气象与环境学报, 2014, 30 (5): 1- 6.
11	张宁. WRF模式云微物理参数化方案预报效果分析[J]. 气象与环境科学, 2016, 39 (3): 50- 59.
12	艾凯, 郑益群, 曾新民, 等. WRF模式不同云微物理方案对华西秋雨模拟影响[J]. 气象与环境学报, 2016, 32 (2): 1- 10.
13	刘伟光, 陈海山, 俞淼. 积云对流参数化方案对东亚夏季环流和降水模拟的影响[J]. 大气科学, 2019, 43 (1): 64- 74.
14	杨扬, 卢冰, 王薇, 等. 基于WRF的积云对流参数化方案对中国夏季降水预报的影响研究[J]. 气象学报, 2021, 79 (4): 612- 625.
15	李雪超, 王颖, 秦闯, 等. WRF不同边界层参数化方案对重庆一次暴雨过程的模拟[J]. 兰州大学学报(自然科学版), 2020, 56 (2): 260- 268.
16	吴钲, 刘梦娟, 翟丹华, 等. 边界层方案对一次西南涡背景下局地暴雨过程影响分析[J]. 气象科学, 2022, 42 (4): 517- 527.
17	Hill G E . Dispersion of airborne-released silver iodide in winter orographic clouds[J]. Journal of Applied Meteorology, 1980, 19 (8): 978- 985.
18	Bruintjes R T , Clark T L , Hall W D . The dispersion of tracer plumes in mountainous regions in central Arizona: comparisons between observations and modeling results[J]. Journal of Applied Meteorology, 1995, 34 (4): 971- 988.
19	申亿铭, 刘桂馥, 许焕斌, 等. 对流云中点源爆炸催化剂的扩散问题[J]. 气象学报, 1983, 41 (4): 415- 425.
20	余兴, 樊鹏, 王晓玲, 等. 层状云中非垂直多条撒播线源催化剂扩散的数值模拟[J]. 气象学报, 1998, 56 (6): 708- 723.
21	周毓荃, 朱冰. 高炮、火箭和飞机催化扩散规律和作业设计的研究[J]. 气象, 2014, 40 (8): 965- 980.
22	何媛, 黄彦彬, 李春鸾, 等. 海南省暖云烟炉设置及人工增雨作业条件分析[J]. 气象科技, 2016, 44 (6): 1043- 1052.
23	周毓荃, 欧建军. 利用探空数据分析云垂直结构的方法及其应用研究[J]. 气象, 2010, 36 (11): 50- 58.
24	王新. 天然气管道泄漏扩散事故危害评价[D]. 哈尔滨: 哈尔滨工业大学, 2010.
25	蒋志方. 城市空气质量预测模型与数据可视化方法研究[D]. 济南: 山东大学, 2011.
26	Ermak D L , Chan S T , Morgan D L , et al. A comparison of dense gas dispersion model simulations with burro series LNG spill test results[J]. Journal of Hazardous Materials, 1982, 6 (1/2): 129- 160.
27	陈国华, 梁韬, 张晖, 等. 用SAFETI定量评价液氯泄漏事故的风险[J]. 华南理工大学学报(自然科学版), 2006, 34 (5): 103- 108.
28	中国环境科学研究院. 制定地方大气污染物排放标准的技术方法: GB/T 3840-1991[S]. 北京: 标准出版社, 1991.
29	孙晶, 史月琴, 蔡兆鑫, 等. 一次低涡气旋云系宏微观结构和降水预报的检验[J]. 干旱气象, 2017, 35 (2): 275-290, 341.
30	尚博, 蔡淼, 霍也, 等. 吉林省春季人工增雨潜力及指标的数值模拟研究[J]. 气象与环境学报, 2020, 36 (1): 74- 81.
31	酆大雄, 陈汝珍, 蒋耿旺, 等. 高效碘化银焰火剂及其成冰性能的研究[J]. 气象学报, 1995, 53 (1): 82- 90.
32	苏正军. 含AgI焰剂成冰特性的实验研究[D]. 南京: 南京信息工程大学, 2008.

焰条类型	焰条总质量	AgI含量	焰条最大装载数量	播撒时间	焰条同时工作数量
冷云焰条	0.9 kg/支	7.5 g/支	48支	5 min/支	≤3支

试验	微物理方案	边界层方案	积云参数方案	试验	微物理方案	边界层方案	积云参数方案
1	Lin	YSU	KF	13	WSM5	YSU	KF
2	Lin	YSU	BMJ	14	WSM5	YSU	BMJ
3	Lin	YSU	GD	15	WSM5	YSU	GD
4	Lin	MYJ	KF	16	WSM5	MYJ	KF
5	Lin	MYJ	BMJ	17	WSM5	MYJ	BMJ
6	Lin	MYJ	GD	18	WSM5	MYJ	GD
7	WSM3	YSU	KF	19	Ferrier	YSU	KF
8	WSM3	YSU	BMJ	20	Ferrier	YSU	BMJ
9	WSM3	YSU	GD	21	Ferrier	YSU	GD
10	WSM3	MYJ	KF	22	Ferrier	MYJ	KF
11	WSM3	MYJ	BMJ	23	Ferrier	MYJ	BMJ
12	WSM3	MYJ	GD	24	Ferrier	MYJ	GD

实况与试验	降雪总量/mm								平均误差	绝对误差	相关系数
实况与试验	长兴岛	大连	金州	旅顺	普兰店	皮口	瓦房店	庄河	平均误差	绝对误差	相关系数
实况	0.6	2.3	1.8	1.1	1.1	2.0	1.4	0.8	-	-	-
试验1	1.3	3.4	2.9	3.8	0.9	1.4	0.9	0.8	0.5	0.9	0.73
试验2	1.3	3.2	3.2	4.2	0.9	1.4	0.9	0.9	0.6	0.9	0.70
试验3	1.3	3.3	3.0	4.1	0.9	1.4	0.9	0.8	0.6	0.9	0.72
试验4	1.4	3.3	3.5	3.8	1.0	1.4	0.9	0.6	0.6	0.9	0.69
试验5	1.4	3.4	3.6	4.4	1.0	1.5	0.8	0.7	0.7	1.0	0.69
试验6	1.4	3.5	3.6	4.2	1.0	1.4	0.8	0.6	0.7	1.0	0.70
试验7	1.2	3.0	4.5	4.4	0.6	1.2	1.0	0.1	0.6	1.2	0.62
试验8	1.1	3.0	4.0	4.6	0.6	1.1	1.0	0.2	0.6	1.2	0.65
试验9	1.2	3.0	4.1	4.5	0.6	1.1	1.0	0.1	0.6	1.2	0.65
试验10	1.2	3.0	4.1	3.9	0.6	1.1	1.0	0.1	0.5	1.1	0.65
试验11	1.2	3.0	4.1	4.0	0.6	1.1	1.0	0.1	0.5	1.1	0.65
试验12	1.2	2.9	3.8	4.0	0.7	1.3	1.1	0.1	0.5	1.1	0.68
试验13	1.2	2.9	3.8	3.9	0.7	1.3	1.1	0.1	0.5	1.1	0.68
试验14	1.5	2.9	3.2	3.8	0.5	0.4	1.3	0.1	0.3	1.2	0.52
试验15	1.5	2.9	3.3	3.7	0.5	0.4	1.3	0.1	0.3	1.2	0.52
试验16	1.6	3.0	3.5	3.3	0.7	0.7	1.2	0.1	0.4	1.1	0.56
试验17	1.6	2.8	3.4	3.6	0.6	0.7	1.3	0.1	0.4	1.1	0.55
试验18	1.6	2.8	3.3	3.4	0.7	0.7	1.3	0.1	0.3	1.1	0.55
试验19	1.0	2.8	2.4	4.5	0.3	0.3	0.7	0.0	0.1	1.1	0.61
试验20	1.0	2.8	2.7	4.9	0.2	0.4	0.8	0.0	0.2	1.2	0.61
试验21	1.1	2.7	2.7	4.6	0.2	0.3	0.8	0.0	0.2	1.1	0.59
试验22	0.9	3.2	2.7	4.2	0.5	0.5	0.7	0.1	0.2	1.0	0.68
试验23	0.9	3.0	2.8	5.5	0.3	0.5	0.8	0.0	0.3	1.2	0.67
试验24	1.0	3.1	2.8	5.4	0.3	0.6	0.8	0.0	0.4	1.2	0.67

分类	微物理方案				边界层方案		积云参数方案
分类	Lin	WSM3	WSM5	Ferrier	YSU	MYJ	KF	BMJ	GD
温度层绝对差值	-11.0	-7.9	-10.7	-8.7	-9.8	-9.8	-9.7	-10.8	-9.8
云底高度绝对差值	0.2	41.3	16.1	5.3	15.6	7.3	12.2	12.0	12.0
平均值	5.8	24.6	13.4	7.0	12.7	8.7	11.0	11.1	11.0

方案	1	2	3	4	5	6	7	8	9
燃烧焰条/(根/次)	1	2	3	1	2	3	1	2	3
燃烧总时长/min	5	5	5	10	10	10	15	15	15
焰条总量/根	1	2	3	2	4	6	3	6	9
碘化银排放总量/g	7.5	5.0	22.5	15.0	30.0	45.0	22.5	45.0	67.5
